D3鼠标事件 + Tooltip 展示公路网信息

今天捣鼓了一下D3的鼠标事件，做了一个小功能。

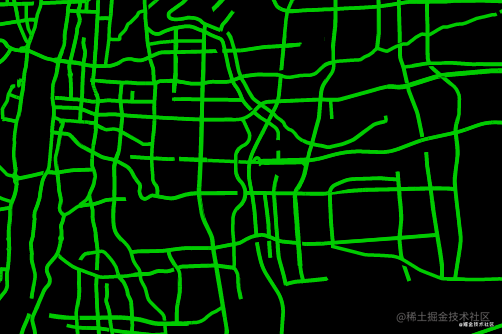

展示如下：

废话不多说，上步骤！

数据预处理：

先看看数据的结构：

可以看到，数据本身就包含了名字，ID等信息，我们就依据这个数据集来显示每条道路的名字。

设置一个ToolTip
设置tooltip的格式

    <style type="text/css">
  		.tooltip{
  			font-family:simsun;
  			font-size:8px;
  			width:120px;
  			height:80px;
  			position:absolute;
  			text-align:center;

  			border-style:solid;
  			border-width:0px;
  			color:#ff0000;
  			background-color:#cccccc;
  			/***border-radius:5px;***/
  		}

  </style>
复制代码

使用D3.js创建一个ToolTip

var tooltip = d3.select("body").append("div")
		.attr("class","tooltip") //用于css设置类样式
		.attr("opacity",0.0); //设置为不可见
复制代码

设置画布并绘制路网图：

这里同时加载完了路网的基础数据

<svg class ="changsha"></svg>
<script>
  //SVG大小设置
    const svgWidth = 1380;
    const svgHeight =900;
    const padding = 0;

    const svg = d3.select(".changsha")
        .attr("height", svgHeight)
        .attr("width", svgWidth);
<svg class ="changsha"></svg>
	<script>
    const svgWidth = 1380;
    const svgHeight =900;
    const padding = 0;
    //基于数据设置画布中心，这里changsha就是对象化了的数据
    const svg = d3.select(".changsha")
        .attr("height", svgHeight)
        .attr("width", svgWidth);

		/*
		 * 创建一个地理投影
		 * .center 设置投影中心位置
		 * .scale 设置缩放系数
		 */
	const x0 = padding;
	const y0 = padding;
	const x1 = svgWidth - padding * 2;
	const y1 = svgHeight - padding * 2;
	const projection = d3.geoMercator().fitExtent(
			[
				[x0,y0],
				[x1,y1],
			],changsha
		 );
		//如果采用手动设定中心，可以稍稍加快运算速度
		// 创建路径生成器path
		var path = d3.geoPath().projection(projection);

		/*
		 * 渲染地图
		 */
	const mapPath = svg.selectAll("path");
		  mapPath.data(changsha.features)
			.join('path')
			.attr('d', path)
			.attr("stroke-width", 2)
			.attr("stroke", "#00cc00")
			.attr("fill", "#000000")
		/*
		 * 创建一个地理投影
		 * .center 设置投影中心位置
		 * .scale 设置缩放系数
		 */
	const x0 = padding;
	const y0 = padding;
	const x1 = svgWidth - padding * 2;
	const y1 = svgHeight - padding * 2;
	const projection = d3.geoMercator().fitExtent(
			[
				[x0,y0],
				[x1,y1],
			],changsha
		 );
		//中心对齐可以再修改一下
		//  创建路径生成器path
		var path = d3.geoPath().projection(projection);

		/*
		 * 渲染地图
		 */
	const mapPath = svg.selectAll("path");
		  mapPath.data(changsha.features)
			.join('path')
			.attr('d', path)
			.attr("stroke-width", 2)
			.attr("stroke", "#00cc00")
			.attr("fill", "#000000")
复制代码

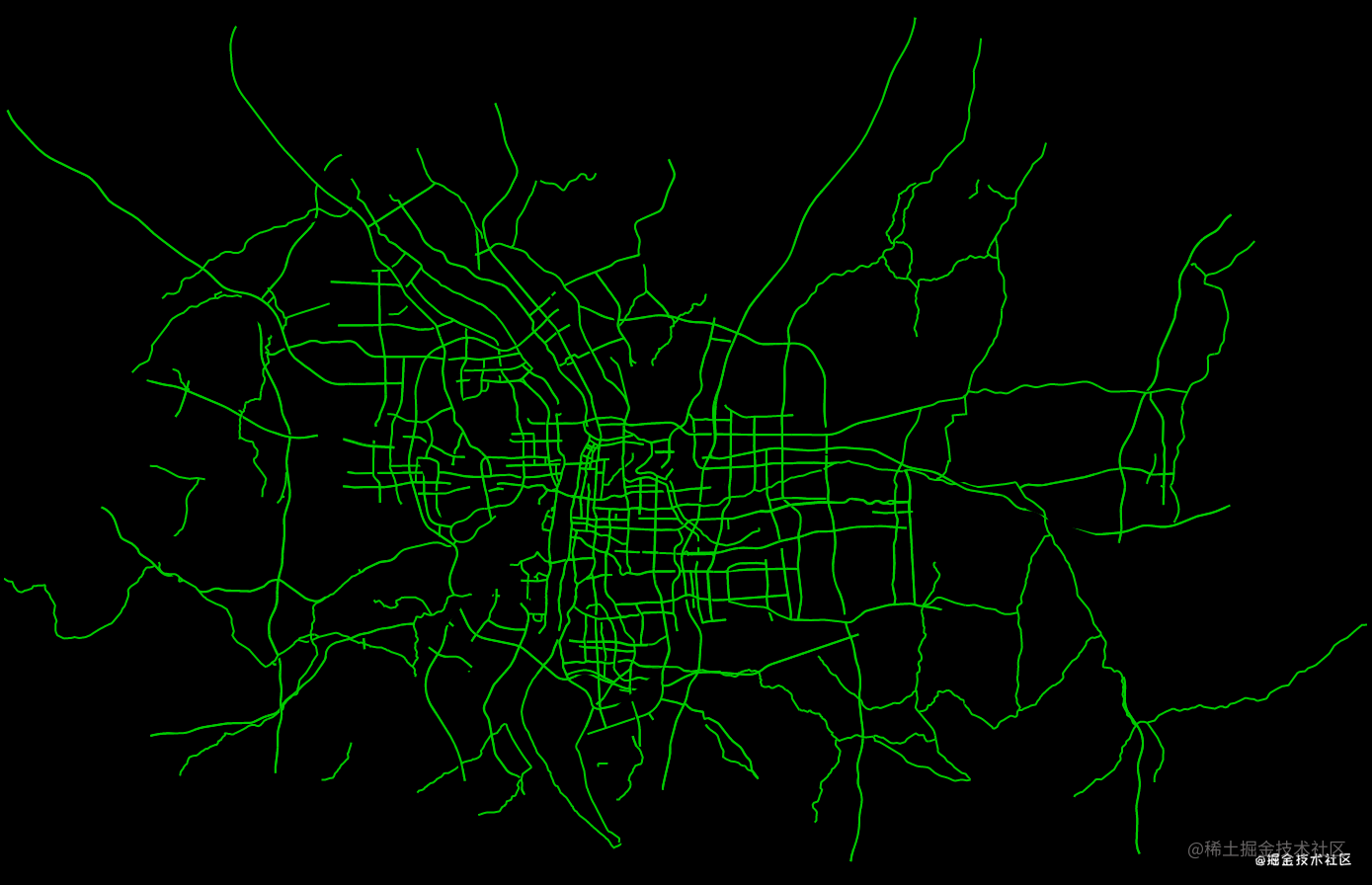

绘制结果：

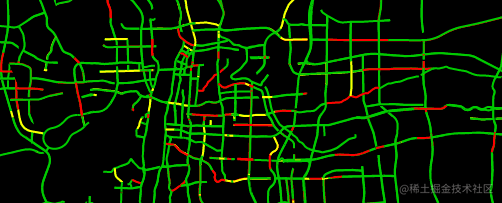

STOMP传送数据分析：

利用stomp-websocket运行服务器向客户端实时发送数据，详细实现请参照：道路实时变色

这里我服务器传送的数据结构是这样的：

也就是一次传送一种颜色（图中：”#00cc00″），后面跟的数组就是随机的升序数组。根据这个数组改变对应次序的path标签的颜色。

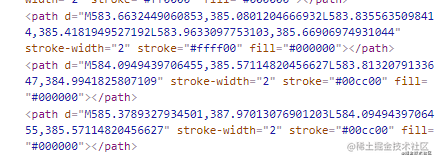

可以看到对应次序的path标签stroke的值已经改变了.

鼠标移入移出事件

总算到核心代码了，感觉自己好啰嗦啊哈哈哈

值得一提的是，version 6 以上的D3.JS已经移除了d3.event和与之相关的函数，想要通过D3获取鼠标位置，取而代之的方法是d3.pointer。详细见代码。

另外，我的function(d,i)写法也有问题，最新的版本应该理解为的function(event,d) 也就是说：第一个参数为事件，第二个为对应数据。 详见官方文档

    //移入事件
    svg.selectAll('path')
        .on("mouseover",function (d,i) {
         //获取当前鼠标指向的path标签的数据（名字和id）
		var name = i.properties.name;
		var osm_id = i.properties.osm_id;
                //这里获取鼠标坐标
		var p = d3.pointer(d);
                //获取这个path标签的stroke属性
		var color = d3.select(this).attr("stroke")

		tooltip
                    //显示文本
		    .html(function(){
			  var road;
			  var status;
                           //由于部分数据name部分残缺，在这里处理一下
          		  if(name == null){
          			road = ["暂无信息"];
    			   }
    			   else{
    				road = [""+name];
    			   }
          		//根据这个path标签的颜色设置信息
          		   switch (color){
          		   case '#00cc00': status = "正常";break;
          		   case '#ffff00': status = "车流量大";break;
          		   case '#ff0000': status = "堵塞";break;
          		   default : status = "正常";
          		    }
                            //这里还没处理好，要做到两行分布
          		    return road +"&#013"+"&#013"+status
        		})
                    //设置显示位置
		   .style("left",(p[0] +35)+"px")
                    //要注意顶部距离，如果遮盖住了鼠标就会导致无法选中路径，此处设置了正右侧显示
                   .style("top", (p[1] )+"px")
                                //设置为可见
                   .style("opacity",1.0);
		   })
                   //设置移出事件
	.on("mouseout",function (d,i) {
                   //直接设置不可见就行啦！
		  tooltip.style("opacity",0.0);
	});
复制代码

完毕！再来用一个GIF来结束吧！
