前段时间有Flutter相机实时预览的需求，使用的web API,传输的是Motion JPEG数据格式，前些天又需要拓展另一品牌的相机，这个相机传输的是RGB数据格式。

因为Motion JPEG的数据是一帧帧完整的JPEG图，所以我们只需要将数据包装好，放入Image.memory()中就好，而RGB数据是每一个像素点的三原色数据，不能直接显示，所以需要将其转换为合格的图片编码格式。

根据Image.memory()官方文档显示

which can be encoded in any of the following supported image formats: JPEG, PNG, GIF, Animated GIF, WebP, Animated WebP, BMP, and WBMP

以下支持被编码的图片格式有：JPEG, PNG, GIF, Animated GIF, WebP, Animated WebP, BMP, and WBMP

所以我们可以将其转换为BMP格式进行展示。别问为什么用BMP格式，我只会这个

别废话，先看代码

BMP图片的格式结构可以分为2大部分，图片头数据和图片体数据

1、新建一个class来规定图片头数据

class BMPHeader {
  int w;
  int h;

  late Uint8List _bmp;
  late int _headerSize;

  BMPHeader(this._width, this._height) : assert(_width & 3 == 0) {
    _headerSize = 54;
    int fileLength = _headerSize + w * h * 3; // 文件长度
    _bmp = new Uint8List(fileLength);
    ByteData bd = _bmp.buffer.asByteData();
    bd.setUint8(0, 0x42);
    bd.setUint8(1, 0x4d);
    bd.setUint32(2, fileLength, Endian.little); // 文件长度
    bd.setUint32(10, _headerSize, Endian.little); // 图片数据开始
    bd.setUint32(14, 40, Endian.little); // 信息头长度
    bd.setUint32(18, w, Endian.little); // 图片的宽度
    bd.setUint32(22, -h, Endian.little); // 图片的高度
    bd.setUint32(26, 1, Endian.little); // 目标设备说明位面数
    bd.setUint32(28, 24, Endian.little); // 颜色编码格式
    bd.setUint32(34, _width * _height, Endian.little); // bitmap size
  }

  Uint8List appendBitmap(Uint8List bitmap) {
    int size = _width * _height * 3;
    assert(bitmap.length == size);
    _bmp.setRange(_headerSize, _headerSize + size, bitmap);
    return _bmp;
  }
}
复制代码

2、将RGB数据导入进去，也就是图片体数据，此处规定图片的显示内容

获取的数据中不仅有需要的数据，还要有宽和高，将宽和高传入BMPHeader(w, h)，就可以将图片头确定，而BMP格式需要的是GBR数据，所以我们需要再转换一次在传入进去。

int w = rgbData.width;
int h = rgbData.heigh;
Uint8List rgbF = rgbData.frameData;
List<int> gbrf = [];
for(int i = 0; i<rgbF.length/3; i++) {
    gbrf.add(f[i*3+2]);
    gbrf.add(f[i*3+1]);
    gbrf.add(f[i*3]);
}

BMPHeader header = BMPHeader(w, h);
Uint8List bmp = header.appendBitmap(Uint8List.fromList(gbrf));
复制代码

好的，我们已经知道了如何解决这个问题，文章到此结束。

桥豆麻袋，知其然，知其所以然，问题解决了，我们还要知道问题怎么解决的。

BMP格式详解

在网上已经有了非常多的BMP格式结构的说明，《BMP图像数据格式详解》、《不同BMP位图与调色板分析》已经完整的介绍了BMP是如何编码的，而我们只需要搞懂其中一部分就好。

信息头每次setUint传入3个值，分别代表：位置，值，字节序

前2个用来规定每个位置的值，第三个值有兴趣的可以自己去了解下。

1、文件头的长度

通过上面的《详解》可以得知，其实BMP文件分4部分:

• 文件头：文件的格式、大小等信息；
• 信息头：图像数据的尺寸、位平面数、压缩方式、颜色索引等信息；
• 调色板：可选，如使用索引来表示图像，调色板就是索引与其对应的颜色的映射表
• 位图数据：图像数据

其中文件头长度为14，信息头长度为40，调色板数据是可选的，如果没有调色板，那么加起来刚好是54.

2、高度为什么用负数

在图片头中需要规定图片的宽高，这么不仅规定了宽高，而且规定了图片的存储方向。

bd.setUint32(18, w, Endian.little); // 图片的宽度
bd.setUint32(22, -h, Endian.little); // 图片的高度
复制代码

而在BMP格式的图片渲染中：

• 第一个点是左下角，第一行是最下行
• 每行从左到右，一行一行向上扫描

所以我们在数据存储的时候，需要从下往上存，渲染也是反的，负负得正，我们就得到了正确的图像

3、颜色编码格式

规定颜色的编码格式，才能将位图数据正确的解析。如果是1、4、8则需要申明规定调色板，信息头的长度为54 + 调色板的长度，而16、24、32则不需要调色板，信息头的长度为54。

bd.setUint32(28, 24, Endian.little);
复制代码

先来看下每个色值的说明：

• 1：单色图，调色板中含有两种颜色，也就是我们通常说的黑白图片
• 4：16色图
• 8：256色图，通常说的灰度图
• 16：64K图，一般没有调色板，图像数据中每两个字节表示一个像素，5个或6个位表示一个RGB分量
• 24：16M真彩色图，一般没有调色板，图像数据中每3个字节表示一个像素，每个字节表示一个RGB分量
• 32：4G真彩色，一般没有调色板，每4个字节表示一个像素，相对24位真彩图而言，加入了一个透明度，即RGBA模式

调色板设置为：8

如果需要256色图的时候，就是灰度图，将位置28规定为8的时候，我们需要写入调色板

for (int rgb = 0; rgb < 256; rgb++) {
  int offset = _headerSize + rgb * 4;
  bd.setUint8(offset + 3, 255); // A
  bd.setUint8(offset + 2, rgb); // R
  bd.setUint8(offset + 1, rgb); // G
  bd.setUint8(offset, rgb); // B
}
复制代码

这里一个每次循环写入了4个长度，共循环256次，所以一共长1024，我们需要文件长度变成这样

int fileLength = _headerSize + w * h * 3 + 1024;
复制代码

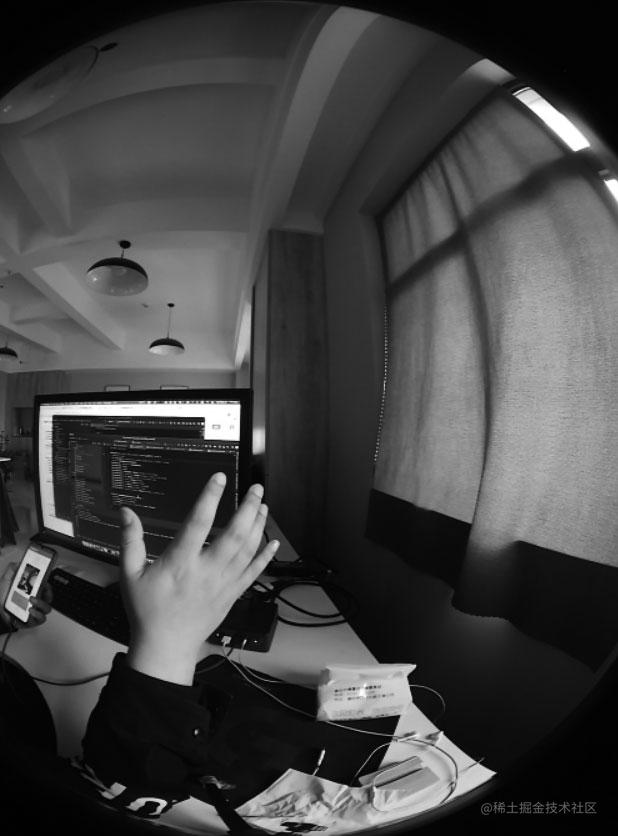

但图片为灰度图，效果是这样的:

调色板设置为：24

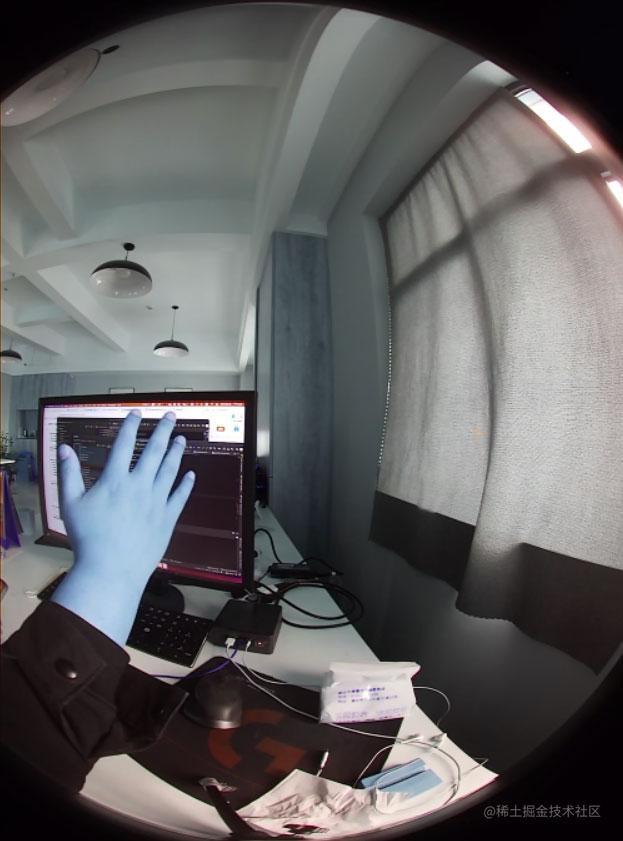

如果需要16M真彩色图的时候，将位置28规定为24的时候，3个字节变为一个像素，但是BMP的颜色格式为BGR,我们直接将图片数据传入的时候，会是这样的:

所以需要我们将RGB转换为GBR在传入BMP中，也非常简单，就是将数据中每3个字节一组，第一位和第三位对调。

Uint8List rgbF = rgbData.frameData; //原始rgb数据
List<int> gbrf = []; //转换后的gbr数据
for(int i = 0; i<rgbF.length/3; i++) {
    gbrf.add(f[i*3+2]);
    gbrf.add(f[i*3+1]);
    gbrf.add(f[i*3]);
}
复制代码

效果就可以变成这样：

同理，如果是其他的数据格式，我们需要设置不同的调色板，根据调色板的长度，再修改一下headerSize,其他的就没什么好说的了。

总结

这次需求，在每个环节都要卡很久，还是基础知识不够。从flutter的image.memory支持什么图片格式？到rgb如何转为图片？选用什么样的图片格式？BMP图片的编码结构是怎么样的？为什么出来的颜色不对？BMP调色板怎么设置？gbr转换时候的移位操作等等，都涉及了很多基础知识。但每一次需求也都是在补基础知识，每个需求也会越来越顺利。
