1. 队列和线程

一个线程中可以有多个队列，每个队列中可以执行多个任务，队列可以对任务进行排序，队列依靠线程来执行任务。

1.1 主队列

主队列（Main queue）是与主线程关联的调度队列，是一种串行队列（Serial）并且在main函数之前就已经被创建了，与UI相关的操作必须放在Main queue中执行。用dispatch_get_main_queue()可以获取到主队列。
在main函数之前打下断点，看到已经有了主队列，并且是串行的。那么意味着主队列可能是在dyld之后，main函数之前创建的。

在这里插入图片描述

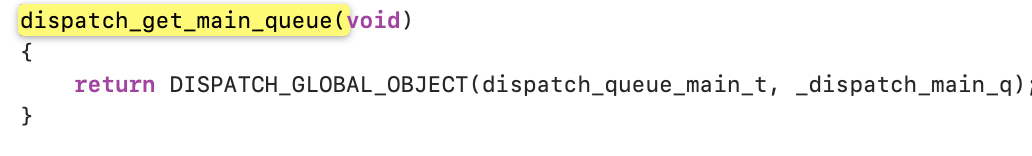

接下来去libdispatch源码里面查找主队列是否有初始化。

![在这里插入图片描述](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/9a49cbfc663c48f9b6108ac572ac0b4c~tplv-k3u1fbpfcp-zoom-1.image)

复制代码

接下来搜索DISPATCH_GLOBAL_OBJECT。看到这里第一个是类型，而第二个才是真正的对象。那么也说明了之前传的参数dispatch_queue_main_t是类型，_dispatch_main_q才是对象。

在这里插入图片描述

接下来搜索_dispatch_main_q，看到其在这里赋值了。

在这里插入图片描述

除了这种方式还可以通过搜索线程的label来寻找。这里打个断点bt一下，得到主线程的label，然后搜索。

在这里插入图片描述

直接就搜索到了主队列。这里.dq_serialnum = 1不是决定队列是不是串行队列的地方，这里的DQF_WIDTH(1)才是证明了主队列是串行队列的地方。

在这里插入图片描述

一般可以通过dispatch_queue_create来创建队列，那么在源码中搜索dispatch_queue_create这个函数的实现。

在这里插入图片描述

接下来搜索_dispatch_lane_create_with_target。看到这里有一百多行代码，就来看返回值。这里返回值有一个重要的东西就是dq，看到dq是dispatch_lane_t类型，并且做了开辟内存以及初始化。并且这里第三个参数做了判断，如果是concurrent则传DISPATCH_QUEUE_WIDTH_MAX，否则就传1进去。

在这里插入图片描述

接下来搜索_dispatch_queue_init函数，这里看到第三个参数用在了dqf |= DQF_WIDTH(width)这里面。这里也就证明了DQF_WIDTH(width)是确定一个队列是并行还是串行队列的地方。

在这里插入图片描述

那么dq_serialnum是代表什么呢？
搜索_dispatch_queue_serial_numbers，这里看到其赋值的地方。

在这里插入图片描述

接下来就搜索DISPATCH_QUEUE_SERIAL_NUMBER_INIT。看到了这样的注释。所以.dq_serialnum = 1代表的是主队列。

在这里插入图片描述

回到_dispatch_lane_create_with_target往上看，看到这里是在初始化参数，然后初始化队列。

在这里插入图片描述

1.2 Global queue (全局队列)

Global queue (全局队列)运行在后台线程，是系统内共享的全局队列，是一种并行队列（Concurrent)。
可以通过 dispatch_get_global_queue(0, 0)获取全局队列。
获取到Global queue 的label，然后到源码中搜索。

在这里插入图片描述

在源码中搜索到的Global queue。

在这里插入图片描述

源码往上看，看到其还是一个数组。

在这里插入图片描述

1.3 队列继承链

无论是主队列，全局队列还是自定义队列，都是用dispatch_queue_t来接的。

在这里插入图片描述

点进去查看dispatch_queue_t的定义。

在这里插入图片描述

点进去查看DISPATCH_DECL的定义，发现是OS_OBJECT_DECL_SUBCLASS的封装。

在这里插入图片描述

接下来在源码中搜索OS_OBJECT_DECL_SUBCLASS，发现其定义。

在这里插入图片描述

接下来搜索OS_OBJECT_DECL_IMPL，发现是类型的拼接。

在这里插入图片描述

然后搜索OS_OBJECT_DECL_PROTOCOL，看到其定义。

在这里插入图片描述

往下搜索OS_OBJECT_CLASS，发现是OS名字的拼接。

在这里插入图片描述

那么也就是说DISPATCH_DECL(dispatch_queue);进来之后，变成了OS_dispatch_queue,
然后在OS_OBJECT_DECL_PROTOCOL中根据OS_OBJECT_DECL_IMPL中传来的参数，

@protocol OS_OBJECT_CLASS(name) __VA_ARGS__
变成：@protocol OS_OBJECT_CLASS(OS_dispatch_queue) dispatch_object。

typedef adhere<OS_OBJECT_CLASS(name)>
变成：typedef NSObject<OS_dispatch_queue> 。

OS_OBJC_INDEPENDENT_CLASS name##_t
变成：OS_OBJC_INDEPENDENT_CLASS OS_dispatch_queue_t

搜索DISPATCH_DECL的定义，发现其还有这个定义。

在这里插入图片描述

typedef struct dispatch_queue_s : public dispatch_object_s {} *dispatch_queue_t
这也就是说，dispatch_queue_t是dispatch_queue_s类型，而dispatch_queue_s继承自dispatch_object_s。

看到这里面有个union，dispatch_object_t可以代表里面所有的类型，那么也就是说dispatch_object_t才是真正的根类型。

在这里插入图片描述

这里再搜索dispatch_queue_s结构体，看到这里有个DISPATCH_QUEUE_CLASS_HEADER，是继承来的。

在这里插入图片描述

接下来搜索DISPATCH_QUEUE_CLASS_HEADER，发现也有一个继承。

在这里插入图片描述

接下来搜索DISPATCH_OBJECT_HEADER，看到其来自于_os_object_s。

在这里插入图片描述

接下来搜索OS_OBJECT_STRUCT_HEADER。

在这里插入图片描述

最后搜索_OS_OBJECT_HEADER。

在这里插入图片描述

那么最后得到GCD的继承链：
dispatch_queue_t -> dispatch_queue_s ->dispatch_object_s-> _os_object_s -> dispatch_object_t,其最终根类为dispatch_object_t。

2 GCD的任务执行堆栈

无论是异步还是同步，都有block，那么block是在哪里执行的呢？

2.1 同步队列执行堆栈

正常的调用一个同步这样的。

在这里插入图片描述

从函数的调用可以知道，dispatch_sync第一个参数是dispatch_queue_t类型，那么在源码中就可以搜索dispatch_sync(dispatch_queue_t 来进行快速搜索。

在这里插入图片描述

这里的work就是传进来的block，所以需要去看一下work。
搜索一下dispatch_Block_invoke，看到这里进行了封装，接下来看这个包装函数在哪里调用执行。

在这里插入图片描述

接下来搜索_dispatch_sync_f。

在这里插入图片描述

然后在搜索_dispatch_sync_f_inline，这里不知道走的哪个函数，就在函数执行的地方下断点。

在这里插入图片描述

下一个_dispatch_sync_f_slow断点后运行。

在这里插入图片描述

发现进来了，那么就代表着调用了_dispatch_sync_f_slow这个函数。

在这里插入图片描述

接下来看_dispatch_sync_f_slow的实现，看到这里有对func进行赋值操作。还有就是_dispatch_sync_function_invoke 和 _dispatch_sync_invoke_and_complete_recurse。

在这里插入图片描述

为_dispatch_sync_function_invoke 和 _dispatch_sync_invoke_and_complete_recurse 打下断点，看看哪个执行。打下断点后运行，发现_dispatch_sync_function_invoke有被调用，_dispatch_sync_invoke_and_complete_recurse没有。

在这里插入图片描述

接下来搜索_dispatch_sync_function_invoke。

在这里插入图片描述

在搜索_dispatch_sync_function_invoke_inline。

在这里插入图片描述

接下来搜索_dispatch_client_callout(void，发现这里有ctxt的调用执行。

在这里插入图片描述

这里也是一样的。

在这里插入图片描述

那么就说明，在_dispatch_client_callout就会对block进行调用。

也可以在block下断点然后bt来证明。

在这里插入图片描述

2.1 异步队列执行堆栈

同样的，在底层搜索dispatch_async(dispatch_queue_t

在这里插入图片描述

接下来搜索_dispatch_continuation_init(dispatch_continuation_t，之前的探索中知道 _dispatch_Block_invoke是将work进行封装。

在这里插入图片描述

接下来搜索_dispatch_continuation_init_f(dispatch_continuation_t ，看到这里进行了赋值，并且_dispatch_continuation_priority_set进行了优先级的设定。

在这里插入图片描述

那么也就是说，这个分支做了任务的封装以及优先级的封装。为什么要做封装呢？因为这里是异步函数，说明会异步调用，可能产生无序的情况，那么优先级就是参考的依据。而异步函数代表着任务回调也是异步的，并且是根据cpu的调度情况进行异步。这里对任务进行封装，那么只要cpu说可以执行了，就可以将其拿出来进行调用。

接下来搜索_dispatch_continuation_async(dispatch。

在这里插入图片描述

然后搜索dx_push。
这里z是qos，我们只关注z，所以搜索dq_push。

在这里插入图片描述

接下来搜索dq_push，发现其在全局队列时候的赋值。

在这里插入图片描述

接下来搜索_dispatch_root_queue_push，发现最后都会调用_dispatch_root_queue_push_inline。

在这里插入图片描述

搜素一下_dispatch_root_queue_push_inline。

在这里插入图片描述

然后搜索_dispatch_root_queue_poke。

在这里插入图片描述

再搜索_dispatch_root_queue_poke_slow。

在这里插入图片描述

接下来看_dispatch_root_queues_init。

在这里插入图片描述

这里调用了_dispatch_root_queues_init_once，看到这里有个_dispatch_worker_thread2。

在这里插入图片描述

回到程序里面bt进行逆向推导，发现这里有调用_dispatch_worker_thread2。

在这里插入图片描述

然后是_dispatch_root_queue_drain，看到这里的_dispatch_continuation_pop_inline。

在这里插入图片描述

搜索_dispatch_continuation_pop_inline。

在这里插入图片描述

接下来走到_dispatch_continuation_invoke_inline。

在这里插入图片描述

然后调用了_dispatch_client_callout。

在这里插入图片描述

而在_dispatch_client_callout就调用了block。

在这里插入图片描述

3. 面试题

这里的函数会输出什么呢？这里的答案是A：1230789，因为这里是串行队列，那么任务就会按顺序执行，所以打印出来的是1230789。

在这里插入图片描述

这里的运行结果会是什么呢？答案是大于等于5。这里的while循环，确保了num至少为5，而因为是异步执行self.num++，那么可能在self.num >= 5 的时候，还有线程在运行self.num++，那么如果其在NSLOG之前完成了，那么self.num就大于等于5了。也有一种可能是例如在self.num 等于3时，恰好有多个线程完成了self.num++，那么self.num就会大于等于5，退出循环了。

在这里插入图片描述

那么这里的运行结果是多少呢？是不是>= 10000呢？答案是小于等于10000，因为这里的循环判定条件是i，当 i=10000 退出循环时，下面有的线程可能还没执行完，那么就会小于等于10000了。同时这里线程也不安全，当上一个线程还未进行++操作，值为100时，那么下一个线程读的时候，也是100了，而这个时候上一个线程进行++操作，下一个也进行了++操作，结果都是101。而不是102。

在这里插入图片描述
