什么是OSPF

   OSPF基于链路状态的自治系统内部的路由协议，相较于RIP来说，OSPF具有更大的扩展性，快速收敛性和安全可靠性，同时能尽可能减少对网络资源的浪费。但是OSPF的算法需要消耗更多的路由器内存和处理能力，比较适合中小型网络构建。

复制代码

OSPF协议工作过程概述

个人资历有限，如有错误请及时指出，谢谢！

1. 寻找邻居

先寻找网络中可以与自己交互链路状态信息的周边路由器，可以交互则为邻居。
OSPF路由器周期性的从启动OSPF协议的每个接口以组播的方式发送Hello包，已寻找邻居，Hello包会携带一些参数：始发路由器的RouterID，Area ID,接口的地址掩码，以及选定的DR路由器，路由器优先级等信息。

2. 建立邻接关系

它是在邻居路由器之间构成的，只有建立了邻接关系的路由器才能互相传递链路状态信息。

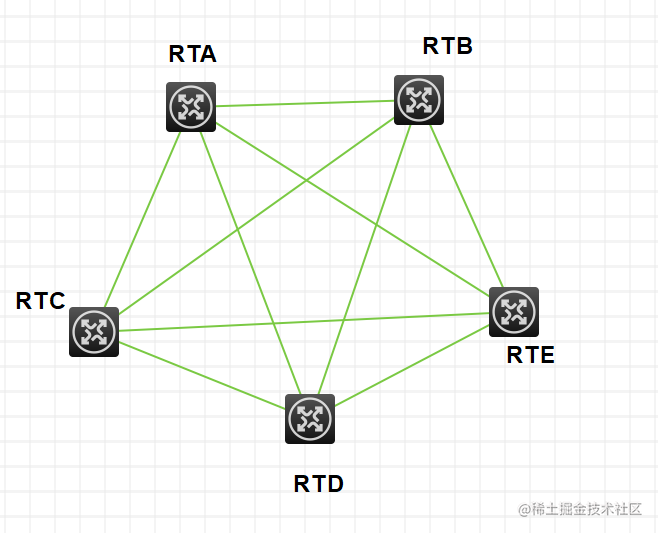

下图有5台路由器，且都在OSPF区域内，彼此互为邻居并且都建立邻接关系，那么就会有10个邻接关系，如果有10台路由器，则有45个邻接关系，如果n台，那么：n(n-1)/2个邻接关系，因此需要消耗较多的资源来维持。注：连接为点到点的虚连接，这里用接口线代替。


为了解决以上问题，OSPF会选举一台DR(指定路由器)：负责用LSA描述该网络类型以及网络内其它路由器。DR选定后，所有路由器只与DR建立邻接关系。如果DR失效，则会重新选举一台新的DR。

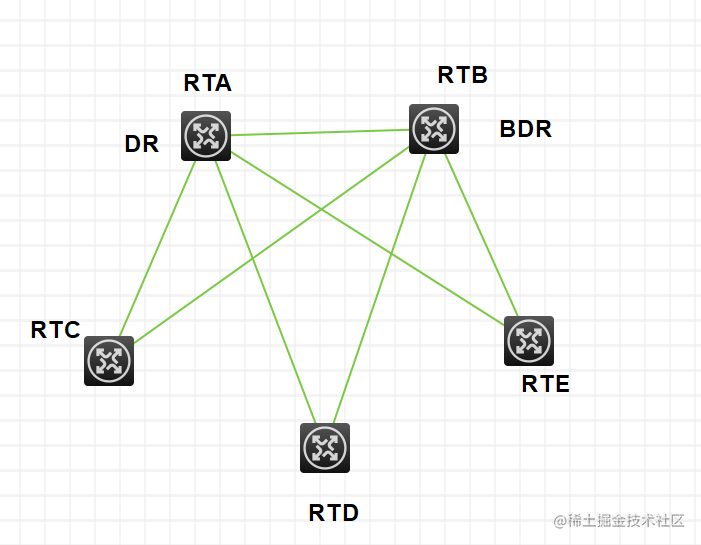

为了加快收敛速度，在选举DR的同时，会再选举一个BDR(备份指定路由器).网络上所有路由器将与DR和BDR同时形成邻接关系，如果DR失效，BDR会成为新的DR。如下图采用DR/BDR方式建立邻接关系：

选举：优先级高将被宣告为BDR，优先级相同则 Router ID大的优先。BDR选举成功后，进行DR选举.优先级最高的为DR。

3. 链路状态信息传递

OSPF路由器将根据自己周围的网络拓扑结构生成一条LSA(链路状态通告)，建立邻接关系的OSPF路由器之间互相交换自身的LSA，最终形成包含网络完整链路状态信息的LADB(链路状态数据库)。
OSPF路由器之间通过发布LSA来交互链路状态信息，通过获得对方的LSA，同步OSPF区域内链路状态信息后，各路由器形成相同的LSDB。

4. 计算路由

在获得完整的LSDB之后，在OSPF之内的每个路由器都会对这个网络的结构有相同的认识，随后各个路由器依据LSDB的信息用SPF算法独立计算出路由。
计算过程：

评估一台路由器到另一台路由器需要的开销(cost)。
同步LSDB区域内每台路由器的LSDB。
使用SPF计算出路由(用SPF算法以自身为根节点计算出最短路径)。

配置OSPF

    [H3C]interface G 0/0  //进入接口
    [H3C]ip address 10.0.0.1 24   //配置ip
    [H3C]interface LoopBack 0     //配置环回口 0接口
    [H3C-loopback-0]ip address 1.1.1.1 255.255.255.0 //配置ip
    [H3C-loopback-0]quit  //退出
    [H3C]router id 1.1.1.1   //配置router id
    [H3C]ospf  //启动ospf,默认从1开始
    [H3C-ospf-1]area 0   //ospf区域，0-4096区间
    [H3C-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.255  //接口上启动ospf，设置反向子网掩码
