1.View Flag

由于View之中的状态很多，Flag是通过二进制的管理方式实现处理的

static final int PFLAG_WANTS_FOCUS                 = 0x00000001;
static final int PFLAG_FOCUSED                     = 0x00000002;
static final int PFLAG_SELECTED                    = 0x00000004;
static final int PFLAG_IS_ROOT_NAMESPACE           = 0x00000008;
static final int PFLAG_HAS_BOUNDS                  = 0x00000010;
static final int PFLAG_DRAWN                       = 0x00000020;

/**
* When this flag is set, this view is running an animation on behalf of its
* children and should therefore not cancel invalidate requests, even if they
* lie outside of this view's bounds.
*/
static final int PFLAG_DRAW_ANIMATION              = 0x00000040;
static final int PFLAG_SKIP_DRAW                   = 0x00000080;
static final int PFLAG_REQUEST_TRANSPARENT_REGIONS = 0x00000200;
static final int PFLAG_DRAWABLE_STATE_DIRTY        = 0x00000400;
static final int PFLAG_MEASURED_DIMENSION_SET      = 0x00000800;
static final int PFLAG_FORCE_LAYOUT                = 0x00001000;
static final int PFLAG_LAYOUT_REQUIRED             = 0x00002000;
private static final int PFLAG_PRESSED             = 0x00004000;
static final int PFLAG_DRAWING_CACHE_VALID         = 0x00008000;

/**
* Flag used to indicate that this view should be drawn once more (and only once
* more) after its animation has completed.
*/
static final int PFLAG_ANIMATION_STARTED           = 0x00010000;
private static final int PFLAG_SAVE_STATE_CALLED   = 0x00020000;

/**
* Indicates that the View returned true when onSetAlpha() was called and that
* the alpha must be restored.
*/
static final int PFLAG_ALPHA_SET                   = 0x00040000;

/**
* Set by {@link #setScrollContainer(boolean)}.
*/
static final int PFLAG_SCROLL_CONTAINER            = 0x00080000;

/**
* Set by {@link #setScrollContainer(boolean)}.
*/
static final int PFLAG_SCROLL_CONTAINER_ADDED      = 0x00100000;

/**
* View flag indicating whether this view was invalidated (fully or partially.)
*
* @hide
*/
static final int PFLAG_DIRTY                       = 0x00200000;

/**
* Mask for {@link #PFLAG_DIRTY}.
*
*/
static final int PFLAG_DIRTY_MASK                  = 0x00200000;

/**
* Indicates whether the background is opaque.
*
*/
static final int PFLAG_OPAQUE_BACKGROUND           = 0x00800000;

/**
* Indicates whether the scrollbars are opaque.
*
*/
static final int PFLAG_OPAQUE_SCROLLBARS           = 0x01000000;

/**
* Indicates whether the view is opaque.
*
*/
static final int PFLAG_OPAQUE_MASK                 = 0x01800000;

/**
* Indicates a prepressed state;
* the short time between ACTION_DOWN and recognizing
* a 'real' press. Prepressed is used to recognize quick taps
* even when they are shorter than ViewConfiguration.getTapTimeout().
*
*/
private static final int PFLAG_PREPRESSED          = 0x02000000;

/**
* Indicates whether the view is temporarily detached.
*/
static final int PFLAG_CANCEL_NEXT_UP_EVENT        = 0x04000000;

/**
* Indicates that we should awaken scroll bars once attached
*
* PLEASE NOTE: This flag is now unused as we now send onVisibilityChanged
* during window attachment and it is no longer needed. Feel free to repurpose it.
*
*/
private static final int PFLAG_AWAKEN_SCROLL_BARS_ON_ATTACH = 0x08000000;

/**
* Indicates that the view has received HOVER_ENTER.  Cleared on HOVER_EXIT.
*/
private static final int PFLAG_HOVERED             = 0x10000000;

/**
* Flag set by {@link AutofillManager} if it needs to be notified when this view is clicked.
*/
private static final int PFLAG_NOTIFY_AUTOFILL_MANAGER_ON_CLICK = 0x20000000;

static final int PFLAG_ACTIVATED                   = 0x40000000;

/**
* Indicates that this view was specifically invalidated, not just dirtied because some
* child view was invalidated. The flag is used to determine when we need to recreate
* a view's display list (as opposed to just returning a reference to its existing
* display list).
*/
static final int PFLAG_INVALIDATED                 = 0x80000000;
复制代码

是否包含指定Flag

//是否包含PFLAG_FORCE_LAYOUT flag 包含为1 不包含为0
view.mPrivateFlags & View.PFLAG_FORCE_LAYOUT) != 0
复制代码

清除指定Flag

//清除指定Flag
view.mPrivateFlags &= ~View.PFLAG_FORCE_LAYOUT
复制代码

设置指定Flag

//设置指定Flag
view.mPrivateFlags |= View.PFLAG_FORCE_LAYOUT
复制代码

检查Flag是否改变

int old = mViewFlags;
mViewFlags = (mViewFlags & ~mask) | (flags & mask);
//检查Flag是否改变 changed ==1 为改变
int changed = mViewFlags ^ old;
复制代码

2.硬件加速

使⽤ CPU 绘制到 Bitmap，然后把 Bitmap 贴到屏幕，就是软件绘制
使⽤ CPU 把绘制内容转换成 GPU 操作，交给 GPU，由 GPU 负责真正的绘制，就叫硬件绘制
GPU 绘制简单图形（例如⽅形、圆形、直线）在硬件设计上具有先天优势，会更快，流程得到优化（重绘流程涉及的内容更少）

兼容性。由于使⽤ GPU 的绘制（暂时）⽆法完成某些绘制，因此对于⼀些特定的 API，需要关闭硬件加速来转回到使⽤ CPU 进⾏绘制。

基本原理

软件绘制是将Canvas的一系列操作写入到Bitmap里
硬件加速绘制，是每个View 都有一个RenderNode，当需要绘制的时候，从RenderNode里获取一个RecordingCanvas
- 与软件绘制一样，也是调用Canvas一系列的API，只不过调用的这些API记录为一系列的操作行为存放在DisplayList
- 当一个View录制结束，再将DisplayList交给RenderNode
- 此时，绘制的步骤已经记录在RenderNode里，到此，针对单个View的硬件绘制完成，这个过程也称作为DisplayList的构建过程。

判断方法

canvas.isHardwareAccelerated()
复制代码

根据判断方法获取到的Canvas对象也是不同的

RecordingCanvas（支持硬件加速的Canvas）
Cavas（普通Canvas）

硬件加速的层级控制

层级	开启方式	开启后的影响	关闭后的影响	是否默认开启
Application	android:hardwareAccelerated=”true\|false”	同时控制了Activity/Window/View的开启 Activity/View可以选择关闭硬件加速	同时控制了Activity/Window的关闭 Activity/Window可以单独开启硬件加速	是
Activity	android:hardwareAccelerated=”true\|false”	同时控制了Window/View的开启 View可以选择关闭硬件加速	同时控制了View的关闭	是
Window	WindowManager.LayoutParams. FLAG_HARDWARE_ACCELERATED	无法直接关闭Window的硬件加速	无法直接关闭Window的硬件加速
View	无法直接开启View的硬件加速		通过 View.LAYER_TYPE_SOFTWARE 或android:layerType=”software” 关闭

Application
- 通过android:hardwareAccelerated=”true|false”设置
- Application层级的硬件加速开启，也同时控制了Activity/Window/View的开启，Activity/View可以选择关闭硬件加速
- Application层级的硬件加速关闭，也同时控制了Activity/Window的关闭，Activity/Window可以单独开启硬件加速
- 默认开启
Activity
- 通过android:hardwareAccelerated=”true|false”设置
- Activity层级的硬件加速开启，也同时控制了Window/View的开启，View可以选择关闭硬件加速
- Activity层级的硬件加速关闭，也同时控制了View的关闭
- 默认开启

Window

//开启硬件加速
getWindow().setFlags(
        WindowManager.LayoutParams.FLAG_HARDWARE_ACCELERATED,
        WindowManager.LayoutParams.FLAG_HARDWARE_ACCELERATED);
复制代码

通过此方法开启，无法直接关闭Window的硬件加速

View

//禁用硬件加速
View.setLayerType(View.LAYER_TYPE_SOFTWARE, null);
复制代码

无法直接开启View的硬件加速

3.Canvas的创建管理

三大流程的是在ViewRootImpl的performTraversals()中开启的，绘制的部分也是根据是否支持硬件加速去获得不同的Canvas

Cavas（普通Canvas）

普通Canvas的获取是Surface.lockCanvas(Rect inOutDirty)实现的，根据传入的Rect 确定Canvas的大小，具体的创建是在Native层实现的

RecordingCanvas（支持硬件加速的Canvas）

每个View 都有一个RenderNode，当需要绘制的时候，从RenderNode里获取一个RecordingCanvas
RecordingCanvas的管理用到 pool 的概念，通过一个池来实现回收（release）复用（acquire)
最后在 finally 中，会对 Canvas进行释放
pool并没有初始 size，或者说初始 size 就是 0 ，最大 size 是在 DisplayListCanvas中指定为 POOL_LIMIT = 25，DisplayListCanvas还额外指定了 drawBitmap()方法中 bitmap 最大的 size 100M

4.离屏缓存

LAYER_TYPE_NONE（不使用绘制缓存）

Canvas类型为：CompatibleCanvas
从ViewRootImpl.drawSoftware()开始，通过mSurface.lookCanvas(dirty)生成了Canvas对象
整个ViewTree共享同一个Canvas对象

LAYER_TYPE_SOFTWARE（使用软件绘制缓存）

Canvas的类型为：Canvas
从View.buildDrawingCacheImpl()开始，通过new Canvas()生成了Canvas对象，并存入AttachInfo之中
每个使用软件缓存的View都生成了新的Canvas，如果从AttachInfo之中能获取到则重复使用

如果是此类型的离屏缓冲，并且关闭了硬件加速

LAYER_TYPE_HARDWARE（使用硬件绘制缓存）

Canvas类型为：RecordingCanvas
从View.UpdateDIsplayListIfDirty()开始，通过renderNode.beginRecording()生成了Canvas对象
每个支持硬件加速的View都从新生成了Canvas对象

5.动画区别

Animation：不会改变View的真实值，结束后会还原
Animator：会改变View属性的真实值，结束后不会还原

6.绘制层级以及实现方法

View和ViewGroup的绘制层级以及实现方法都是不同的，区别如下

类型	绘制层级	实现方法
View	背景—>内容—>前景	实现了draw() ondraw()和dispathDraw()是空实现
ViewGroup	背景—>内容—>子布局的层级—>前景	实现了dispathDraw()

7.View.draw()

和测量，布局一样，绘制也有调度方法，就是draw()

源码流程

draw的完整流程如下：

drawBackground()（绘制背景）
canvas.getSaveCount()（记录Canvas状态，为绘制渐变做准备（先保存Canvas坐标，因为要改变））
onDraw()（绘制）

dispathDraw()（分发Draw，绘制子布局调用drawChild()方法）

mOverlay 绘制（绘制在内容之上，在前景之下）

//代码调用实现
View viewGroup = findViewById(R.id.myviewgroup);
//给overLay 指定一个Drawable
Drawable drawable = ContextCompat.getDrawable(this, R.drawable.shapeme);
//设置Drawable 的尺寸
drawable.setBounds(0, 0, 400, 58);
//为overLay添加Drawable
viewGroup.getOverlay().add(drawable);
复制代码

绘制边缘渐变效果
onDrawForeground()（绘制前景）

前景和mOverlay 是不同的，前景会重新调整尺寸至和View大小一致
drawDefaultFocusHighlight()（绘制默认高亮效果）

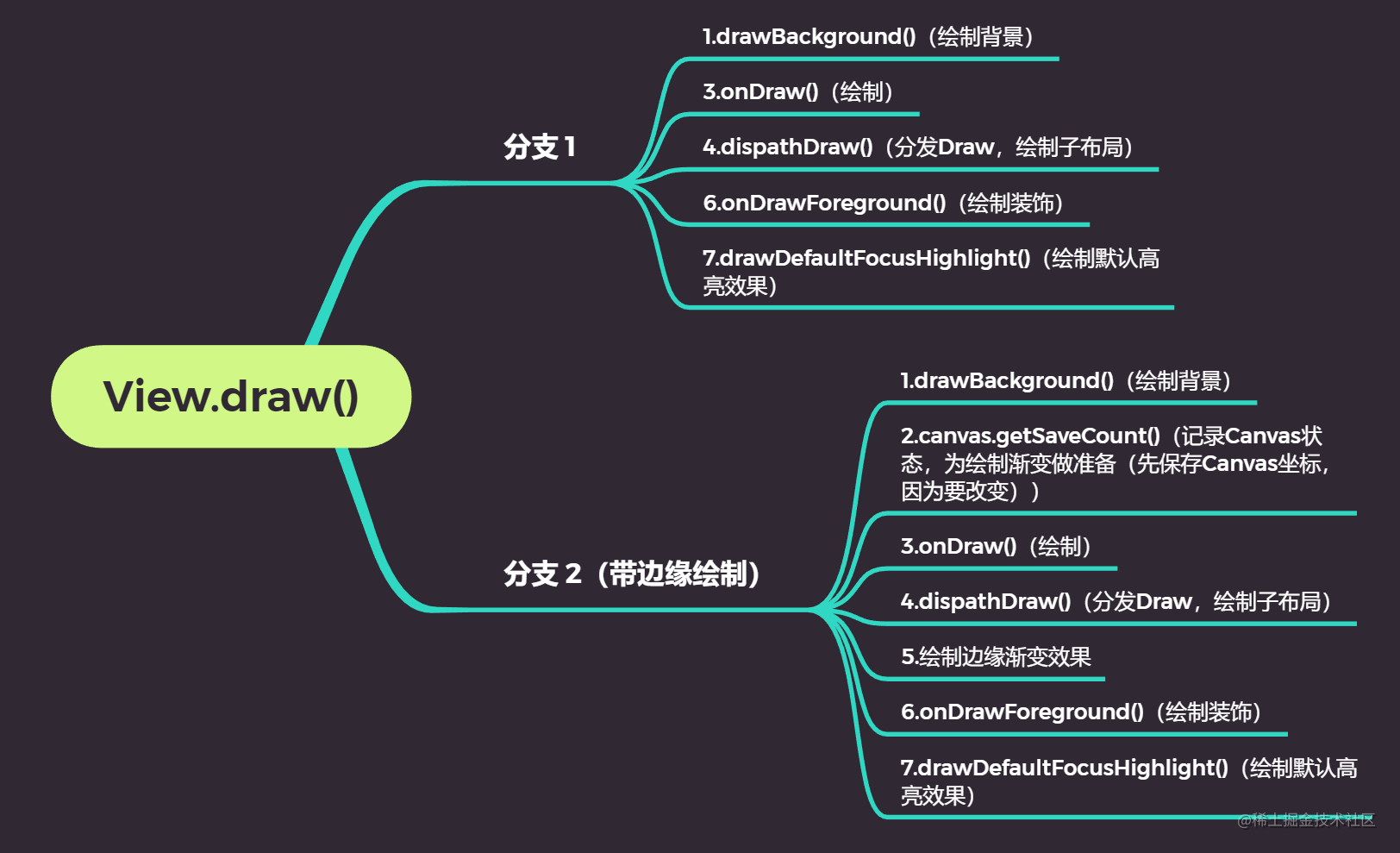

但是draw有两条不同的处理分支：

默认的处理是1，3，4，6，7
带边缘绘制的是1，2，3，4，5，6，7


8.ViewGroup.dispatchDraw()

dispatchDraw()其实就是ViewGroup的调度View绘制的方法，还实现了动画支持，Padding裁切等功能，我们逐个分析

动画支持

dispatchDraw()方法之中根据FLAG对动画完成时，调用完成监听

if ((flags & FLAG_ANIMATION_DONE) == 0 && (flags & FLAG_NOTIFY_ANIMATION_LISTENER) == 0 &&mLayoutAnimationController.isDone() && !more) {
    //擦除绘制缓存并在绘制下一帧后通知侦听器，因为动画结束后，drawChild()会引起一个额外的invalidate()
    mGroupFlags |= FLAG_NOTIFY_ANIMATION_LISTENER;
    final Runnable end = new Runnable() {
         @Override
         public void run() {
             //调用动画监听
             notifyAnimationListener();
         }
    };
    post(end);
}

private void notifyAnimationListener() {
    mGroupFlags &= ~FLAG_NOTIFY_ANIMATION_LISTENER;
    mGroupFlags |= FLAG_ANIMATION_DONE;
    if (mAnimationListener != null) {
        final Runnable end = new Runnable() {
            @Override
            public void run() {
                mAnimationListener.onAnimationEnd(mLayoutAnimationController.getAnimation());
            }
        };
        post(end);
     }
    //最终会调用一次invalidate()
	invalidate(true);
}
复制代码

Padding裁切

根据FLAG做判断，当设置了padding后，子布局的canvas需要根据padding进行裁减。

//FLAG 判断
final boolean clipToPadding = (flags & CLIP_TO_PADDING_MASK) == CLIP_TO_PADDING_MASK;
if (clipToPadding) {
    //因此需要对canvas坐标进行变换，先保存其状态
    clipSaveCount = canvas.save(Canvas.CLIP_SAVE_FLAG);
    //裁切
    canvas.clipRect(mScrollX + mPaddingLeft, mScrollY + mPaddingTop,
                    mScrollX + mRight - mLeft - mPaddingRight,
                    mScrollY + mBottom - mTop - mPaddingBottom);
}
复制代码

如果要设置禁用裁切，使用如下方法

setClipToPadding(false)
android:clipToPadding="false"
复制代码

调度View绘制

**dispatchDraw()**会在内部遍历所有的child
调用**drawChild(Canvas canvas, View child, long drawingTime)**方法
drawChild(Canvas canvas, View child, long drawingTime)方法会调用**View.draw(Canvas canvas, ViewGroup parent, long drawingTime)**方法

此时调用的draw(Canvas canvas, ViewGroup parent, long drawingTime)其实并不是上文的draw()，而且此方法只能由ViewGroup.dispatchDraw()调用

9.View.draw(Canvas canvas, ViewGroup parent, long drawingTime)

此方法是View专门基于图层类型和硬件加速去区分不同的渲染行为

硬件加速绘制

硬件加速绘制的条件是：canvas支持硬件加速+该Window支持硬件加速

boolean drawingWithRenderNode = mAttachInfo != null&& mAttachInfo.mHardwareAccelerated&& hardwareAcceleratedCanvas;
复制代码

如果支持硬件加速则最终调用updateDisplayListIfDirty()方法

if (drawingWithRenderNode) {
    //该View支持硬件加速
    //则尝试构建DisplayList，并返回renderNode
    renderNode = updateDisplayListIfDirty();
    ......
}
复制代码

View.updateDisplayListIfDirty()

获取View的RenderNode，如果需要则更新其DisplayList

1.获取RenderNode

每个View构造的时候都会创建一个RenderNode:mRenderNode，称之为渲染节点
```
final RenderNode renderNode = mRenderNode;
复制代码
```
获取到RenderNode之后首先要判断是否支持硬件加速，如果不支持，直接返回
```
if (!canHaveDisplayList()) { return renderNode;}
复制代码
```

2.判断是否绘制完成

根据以下条件判断是否绘制完成（或者关系）

绘制缓存失效
渲染节点还没有DisplayList
渲染节点有DisplayList，但是需要更新

if ((mPrivateFlags & PFLAG_DRAWING_CACHE_VALID) == 0|| !renderNode.hasDisplayList() || (mRecreateDisplayList)) {
        //执行绘制逻辑
}
复制代码

3.根据状态执行不同的绘制策略

根据以下条件判断是否需要构建DisplayList

//如果有DisplayList且该DisplayList无需更新，则说明该View不需要重新走Draw过程
renderNode.hasDisplayList() && !mRecreateDisplayList
复制代码

3.1.情况1：不需要重新Draw

标记该View已经绘制完成且缓存是有效的

mPrivateFlags |= PFLAG_DRAWN | PFLAG_DRAWING_CACHE_VALID;
mPrivateFlags &= ~PFLAG_DIRTY_MASK;
复制代码

继续查看子布局是否需要构建DisplayList，即调用dispatchGetDisplayList()方法

dispatchGetDisplayList()

此方法用于使ViewGroup的子级还原或重新创建其显示列表，通过遍历子布局，并调用它们的重建方法

通过遍历child，调用recreateChildDisplayList()方法尝试重建

final int count = mChildrenCount;
    final View[] children = mChildren;
    for (int i = 0; i < count; i++) {
        //遍历子布局
        final View child = children[i];
        if (((child.mViewFlags & VISIBILITY_MASK) == VISIBLE || child.getAnimation() != null)) {
           //重建子布局DisplayList
           recreateChildDisplayList(child);
    	}
}
复制代码

recreateChildDisplayList()内部也是通过FLAG去判断是否需要重建，最终又调用updateDisplayListIfDirty()方法

private void recreateChildDisplayList(View child) {
     //判断是否需要重建
     child.mRecreateDisplayList = (child.mPrivateFlags & PFLAG_INVALIDATED) != 0;
     child.mPrivateFlags &= ~PFLAG_INVALIDATED;
     //调用子布局重建方法
     child.updateDisplayListIfDirty();
     child.mRecreateDisplayList = false;
}
复制代码

3.2.情况2：需要构建DisplayList，并最终调用Draw

根据layout阶段确定的View坐标，以及layerType（离屏缓存类型）创建出RecordingCanvas（支持硬件加速的Canvas）对象，并开启录制（renderNode.beginRecording(width, height)）

//layout 阶段确定的View的坐标此时用到了
int width = mRight - mLeft;
int height = mBottom - mTop;
//获取当前设置的layerType
int layerType = getLayerType();
//从renderNode里获取Canvas对象，Canvas的尺寸初始化为View的尺寸
//该Canvas是RecordingCanvas类型，简单理解为用来录制的Canvas
final RecordingCanvas canvas = renderNode.beginRecording(width, height);
复制代码

根据layerType（离屏缓存类型），执行不同的绘制逻辑

如果是软件绘制缓存，则构建缓存，并写入至Bitmap之中，最终将Bitmap绘制到Canvas里

//如果是软件绘制缓存
if (layerType == LAYER_TYPE_SOFTWARE) {
     //构建缓存
     buildDrawingCache(true);
     //将绘制操作写入Bitmap里
     Bitmap cache = getDrawingCache(true);
     if (cache != null) {
           //将该Bitmap绘制到Canvas里
           canvas.drawBitmap(cache, 0, 0, mLayerPaint);
     }
}
复制代码

buildDrawingCache()方法下文解析

如果没有设置软件绘制缓存会通过FLAG确认是否需要跳过绘制自身内容（包括内容、前景、背景等)，如果跳过则直接绘制child，如果不跳过则调用draw()发起绘制自身

if ((mPrivateFlags & PFLAG_SKIP_DRAW) == PFLAG_SKIP_DRAW) {
     //该View不需要绘制自身内容（包括内容、前景、背景等)
     //直接发起绘制子布局的请求
     dispatchDraw(canvas);
     drawAutofilledHighlight(canvas);
     if (mOverlay != null && !mOverlay.isEmpty()) {
          mOverlay.getOverlayView().draw(canvas);
     }
     if (debugDraw()) {
          debugDrawFocus(canvas);
     }
} else {
      //需要绘制自身
      draw(canvas);
}
复制代码

最终结束canvas录制，并将录制产生的结果：DisplayList交给renderNode

finally {
     //最后结束canvas录制，并将录制产生的结果：DisplayList交给renderNode
     renderNode.endRecording();
     setDisplayListProperties(renderNode);
}
复制代码

软件缓存绘制

软件缓存绘制的条件是：设置了离屏软件绘制缓存或，View不支持硬件加速绘制

if (layerType == LAYER_TYPE_SOFTWARE || !drawingWithRenderNode) {
      //两者满足其一则是软件缓存绘制
      //1、设置了离屏软件绘制缓存 2、View不支持硬件加速绘制
      if (layerType != LAYER_TYPE_NONE) {
           //可能设置了软件缓存或者硬件缓存,此时硬件缓存当做软件缓存来使用
           layerType = LAYER_TYPE_SOFTWARE;
           //绘制到软件缓存
           buildDrawingCache(true);
       }
       //取出软件缓存
       cache = getDrawingCache(true);
}
复制代码

最终调用buildDrawingCache()绘制到软件缓存，通过getDrawingCache()取出软件缓存

View.buildDrawingCache()

此方法是用于构建缓存的，但是在API11之后加入了硬件加速，视图绘图缓存在很大程度上被淘汰了。借助硬件加速，中间缓存层在很大程度上是不必要的，并且由于创建和更新硬件的成本很高，容易导致性能的损失

如果缓存标记为失效或者缓存为空，则通过buildDrawingCacheImpl()方法构建缓存

public void buildDrawingCache(boolean autoScale) {
   //如果缓存标记为失效或者缓存为空
   if ((mPrivateFlags & PFLAG_DRAWING_CACHE_VALID) == 0 || (autoScale ?mDrawingCache == null : mUnscaledDrawingCache == null)) {
      try {
           //构建缓存
           buildDrawingCacheImpl(autoScale);
      } finally {
           Trace.traceEnd(Trace.TRACE_TAG_VIEW);
      }
   }
}
复制代码

View.buildDrawingCacheImpl()

此方法是内部专用的buildDrawingCache实现，用于启用跟踪

根据Bitmap不存在或者Bitmap尺寸和View不一致，则进行创建

int width = mRight - mLeft;
int height = mBottom - mTop;
boolean clear = true;
Bitmap bitmap = autoScale ? mDrawingCache : mUnscaledDrawingCache;
.....
//bitmap 不存在或者bitmap与View尺寸不一致，则创建
bitmap = Bitmap.createBitmap(mResources.getDisplayMetrics(),width, height, quality);
复制代码

尝试从attachInfo中获取Canvas，如果为空则创建，获取Canvas实例之后则关联bitmap

Canvas canvas;
if (attachInfo != null) {
     canvas = attachInfo.mCanvas;
     if (canvas == null) {
          //第一次，AttachInfo里并没有Canvas
          canvas = new Canvas();
     }
     //关联bitmap
     canvas.setBitmap(bitmap);
     attachInfo.mCanvas = null;
}
复制代码

给FLAG设置标记，表示软件绘制缓存生效

if (mAttachInfo == null || !mAttachInfo.mHardwareAccelerated ||
      mLayerType != LAYER_TYPE_NONE) {
      //设置标记，说明软件绘制缓存已生效
      mPrivateFlags |= PFLAG_DRAWING_CACHE_VALID;
}
复制代码

通过FLAG确认是否需要跳过绘制自身内容（包括内容、前景、背景等)，如果跳过则直接绘制child，如果不跳过则调用draw()发起绘制自身，通用实现

//同样调用公共方法
if ((mPrivateFlags & PFLAG_SKIP_DRAW) == PFLAG_SKIP_DRAW) {
    mPrivateFlags &= ~PFLAG_DIRTY_MASK;
    dispatchDraw(canvas);
    drawAutofilledHighlight(canvas);
    if (mOverlay != null && !mOverlay.isEmpty()) {
         mOverlay.getOverlayView().draw(canvas);
    }
} else {
    draw(canvas);
}
复制代码

将绘制完毕的Canvas记录至attachInfo之中，以便下次使用

//记录下Canvas至attachInfo之中，下次创建直接使用
if (attachInfo != null) {attachInfo.mCanvas = canvas;}
复制代码

动画处理

在draw(Canvas canvas, ViewGroup parent, long drawingTime)方法会调用applyLegacyAnimation()方法，实现动画处理

//获取动画
final Animation a = getAnimation();
if (a != null) {
   //调用动画处理
   //more为动画是否结束
   more = applyLegacyAnimation(parent, drawingTime, a, scalingRequired);
   concatMatrix = a.willChangeTransformationMatrix();
   if (concatMatrix) {
       mPrivateFlags3 |= PFLAG3_VIEW_IS_ANIMATING_TRANSFORM;
   }
   transformToApply = parent.getChildTransformation();
}
复制代码

applyLegacyAnimation(ViewGroup parent, long drawingTime,Animation a, boolean scalingRequired)

开始执行动画则添加PFLAG_ANIMATION_STARTED的FLAG

protected void onAnimationStart() {
    mPrivateFlags |= PFLAG_ANIMATION_STARTED;
}
复制代码

如果动画没有结束，根据是否改变界限（Bounds）进行不同的处理

情况1：如果没有改变界限，根据传入的layoutAnimation进行处理坐标，并添加FLAG，最终调用parent.invalidate(mLeft, mTop, mRight, mBottom)，完成特定区域的刷新

if (!a.willChangeBounds()) {
    if ((flags & (ViewGroup.FLAG_OPTIMIZE_INVALIDATE | ViewGroup.FLAG_ANIMATION_DONE)) ==ViewGroup.FLAG_OPTIMIZE_INVALIDATE) {
         parent.mGroupFlags |= ViewGroup.FLAG_INVALIDATE_REQUIRED;
    } else if ((flags & ViewGroup.FLAG_INVALIDATE_REQUIRED) == 0) {
         //孩子需要绘制动画（可能不在屏幕上），因此要调用invalidate()
         parent.mPrivateFlags |= PFLAG_DRAW_ANIMATION;
         parent.invalidate(mLeft, mTop, mRight, mBottom);
    }
}
复制代码

情况2：如果改变了界限，则进行界限计算，把计算后的结果传入parent.invalidate()方法之中，完成特定区域的刷新

else {
    if (parent.mInvalidateRegion == null) {
         parent.mInvalidateRegion = new RectF();
    }
    final RectF region = parent.mInvalidateRegion;
    a.getInvalidateRegion(0, 0, mRight - mLeft, mBottom - mTop, region,invalidationTransform);
    parent.mPrivateFlags |= PFLAG_DRAW_ANIMATION;
    final int left = mLeft + (int) region.left;
    final int top = mTop + (int) region.top;
    //孩子需要绘制动画（可能不在屏幕上），因此要调用invalidate()
    parent.invalidate(left, top, left + (int) (region.width() + .5f),top + (int) (region.height() + .5f));
}
复制代码

10.View.requestLayout()

表示重新请求布局

清空测量缓存

//清空测量缓存
if (mMeasureCache != null) mMeasureCache.clear();
复制代码

添加强制布局标记和重新绘制标记

//添加强制layout 标记，该标记触发layout
mPrivateFlags |= PFLAG_FORCE_LAYOUT;
//添加重绘标记
mPrivateFlags |= PFLAG_INVALIDATED;
复制代码

通过mParent不断调用requestLayout()，最终在ViewRootImpl requestLayout()中调用scheduleTraversals()方法开启三大流程（会标记layout请求）

//父布局继续调用requestLayout
mParent.requestLayout();

public void requestLayout() {
   //是否正在进行layout过程
   if (!mHandlingLayoutInLayoutRequest) {
       //检查线程是否一致
       checkThread();
       //标记有一次layout的请求
       mLayoutRequested = true;
       //开启View 三大流程
       scheduleTraversals();
   }
}
复制代码

总结如下：

requestLayout 最终将会触发Measure、Layout 过程
由于没有设置重绘区域，因此Draw 过程将不会触发
由于设置的PFLAG_FORCE_LAYOUT，则在layout阶段的setFram()方法之中，会根据尺寸是否发生变化去调用invalidate()方法

11.View.invalidate()

表示使当前绘制内容无效，需要重新绘制，最终回调用View.invalidateInternal(int l, int t, int r, int b, boolean invalidateCache, boolean fullInvalidate)方法实现

View.invalidateInternal(int l, int t, int r, int b, boolean invalidateCache,boolean fullInvalidate)

此方法时真正实现重新绘制的地方，参数invalidateCache为False则表示View的尺寸或者内容没有发生改变

如果设置了跳过绘制则直接return

if (skipInvalidate()) {return;}
复制代码

通过FLAG确定当前view是否已经测量和布局过

如果经历过则清除绘制标记
1. 设置需要绘制标记，加上绘制失效标记和清除绘制缓存标记

//PFLAG_DRAWN 表示此前该View已经绘制过 PFLAG_HAS_BOUNDS表示该View已经layout过，确定过坐标了
if ((mPrivateFlags & (PFLAG_DRAWN | PFLAG_HAS_BOUNDS)) == (PFLAG_DRAWN | PFLAG_HAS_BOUNDS)
                || (invalidateCache && (mPrivateFlags & PFLAG_DRAWING_CACHE_VALID) == PFLAG_DRAWING_CACHE_VALID)
                || (mPrivateFlags & PFLAG_INVALIDATED) != PFLAG_INVALIDATED
                || (fullInvalidate && isOpaque() != mLastIsOpaque)) {
if (fullInvalidate) {
      //默认true
      mLastIsOpaque = isOpaque();
      //清除绘制标记
      mPrivateFlags &= ~PFLAG_DRAWN;
}
      //需要绘制
      mPrivateFlags |= PFLAG_DIRTY;
if (invalidateCache) {
      //1、加上绘制失效标记
      //2、清除绘制缓存有效标记
      //这两标记在硬件加速绘制分支用到
      mPrivateFlags |= PFLAG_INVALIDATED;
      mPrivateFlags &= ~PFLAG_DRAWING_CACHE_VALID;
}
复制代码

记录重新绘制的区域至damge中，调用ViewGroup.invalidateChild()方法进行重新绘制

final AttachInfo ai = mAttachInfo;
final ViewParent p = mParent;
if (p != null && ai != null && l < r && t < b) {
    final Rect damage = ai.mTmpInvalRect;
    //记录需要重新绘制的区域 damge，该区域为该View尺寸
    damage.set(l, t, r, b);
    //p 为该View的父布局
    //调用父布局的invalidateChild
    p.invalidateChild(this, damage);
}
复制代码

ViewGourp.invalidateChild(View child, final Rect dirty)

此方法为了处理所有child的绘制刷新，但是是final方法，不能重写

1.根据是否支持硬件加速执行不同的处理

if (attachInfo != null && attachInfo.mHardwareAccelerated) {
    //如果是支持硬件加速，则走该分支
    onDescendantInvalidated(child, child);
    return;
}
复制代码

情况1：硬件加速分支 ViewGourp.onDescendantInvalidated(@NonNull View child, @NonNull View target)

此方法的目的是不断向上寻找其父布局，并将父布局PFLAG_DRAWING_CACHE_VALID 标记清空，也就是绘制缓存清空，如果需要重新绘制则加上PFLAG_INVALIDATED FLAG，最终向上寻找到ViewRootImpl.onDescendantInvalidated()

public void onDescendantInvalidated(@NonNull View child, @NonNull View target) {
    mPrivateFlags |= (target.mPrivateFlags & PFLAG_DRAW_ANIMATION);
    if ((target.mPrivateFlags & ~PFLAG_DIRTY_MASK) != 0) {
         //此处都会走
         mPrivateFlags = (mPrivateFlags & ~PFLAG_DIRTY_MASK) | PFLAG_DIRTY;
         //清除绘制缓存有效标记
         mPrivateFlags &= ~PFLAG_DRAWING_CACHE_VALID;
    }
    if (mLayerType == LAYER_TYPE_SOFTWARE) {
         //如果是开启了软件绘制，则加上绘制失效标记
         mPrivateFlags |= PFLAG_INVALIDATED | PFLAG_DIRTY;
         //更改target指向
         target = this;
    }
    if (mParent != null) {
         //调用父布局的onDescendantInvalidated
         mParent.onDescendantInvalidated(this, target);
    }
}
复制代码

ViewRootImpl.onDescendantInvalidated()

最终在方法之中调用自己的invalidate()，方法内部计算出脏区域（需要重写绘制的数据），最终调用scheduleTraversals()方法开启三大流程

public void onDescendantInvalidated(@NonNull View child, @NonNull View descendant) {
   if ((descendant.mPrivateFlags & PFLAG_DRAW_ANIMATION) != 0) {
       mIsAnimating = true;
   }
   invalidate();
}
void invalidate() {
   //mDirty 为脏区域，也就是需要重绘的区域
   //mWidth，mHeight 为Window尺寸
   mDirty.set(0, 0, mWidth, mHeight);
   if (!mWillDrawSoon) {
       //开启View 三大流程
       scheduleTraversals();
   }
}
复制代码

情况2：软件绘制分支 ViewGroup.invalidateChildInParent(final int[] location, final Rect dirty)

此方法实现软件绘制的绘制刷新

根据传入的失效区域进行判断，对失效区域做出修正

如果超出父布局区域则扩大失效区域
如果没有超出父布局区域则取相交区域

if ((mGroupFlags & (FLAG_OPTIMIZE_INVALIDATE | FLAG_ANIMATION_DONE))!= FLAG_OPTIMIZE_INVALIDATE) {
     //修正重绘的区域
     dirty.offset(location[CHILD_LEFT_INDEX] - mScrollX,location[CHILD_TOP_INDEX] - mScrollY);
     if ((mGroupFlags & FLAG_CLIP_CHILDREN) == 0) {
           //如果允许子布局超过父布局区域展示，则该dirty 区域需要扩大
           dirty.union(0, 0, mRight - mLeft, mBottom - mTop);
     }
     final int left = mLeft;
     final int top = mTop;
     if ((mGroupFlags & FLAG_CLIP_CHILDREN) == FLAG_CLIP_CHILDREN) {
            //默认会走这
            //如果不允许子布局超过父布局区域展示，则取相交区域
            if (!dirty.intersect(0, 0, mRight - left, mBottom - top)) {dirty.setEmpty();}
     }
     //记录偏移，用以不断修正重绘区域，使之相对计算出相对屏幕的坐标
     location[CHILD_LEFT_INDEX] = left;
     location[CHILD_TOP_INDEX] = top;
}
复制代码

如果父布局mParent不为空则也一致调用invalidateChildInParent()方法，直到ViewRootImpl 的实现

如果失效区域为空，则刷新整个窗口
如果不为空则对失效区域取并集，最终调用scheduleTraversals()方法开启三大流程

public ViewParent invalidateChildInParent(int[] location, Rect dirty) {
    	//线程检查
        checkThread();
        if (dirty == null) {
            //脏区域为空，则默认刷新整个窗口
            invalidate();
            return null;
        } else if (dirty.isEmpty() && !mIsAnimating) {
            return null;
        }
        invalidateRectOnScreen(dirty);
        return null;
    }

private void invalidateRectOnScreen(Rect dirty) {
        final Rect localDirty = mDirty;
        //合并脏区域，取并集
        localDirty.union(dirty.left, dirty.top, dirty.right, dirty.bottom);
        if (!mWillDrawSoon && (intersected || mIsAnimating)) {
            //开启View的三大绘制流程
            scheduleTraversals();
        }
}
复制代码

12.ViewRootImpl.scheduleTraversals()

无论是requestLayout()还是invalidate()都会最终执行此方法，也就是开启三大步骤的入口

标记绘制请求，屏蔽短时间内的重复请求
向主线程Looper队列之中发送同步屏障消息，提高异步消息优先级
Choreographer任务处理调度

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        //标记一次绘制请求，屏蔽短时间内的重复请求
        mTraversalScheduled = true;
        //往主线程Looper队列里放同步屏障消息，用来控制异步消息的执行
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        //放入mChoreographer队列里，将mTraversalRunnable放入队列
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        notifyRendererOfFramePending();
        pokeDrawLockIfNeeded();
    }
}
复制代码

13.Choreographer

Vsync脉冲信号到来之时，Choreographer通过对Vsync脉冲信号周期的调整，来控制每一帧绘制操作的时机，以提供一个稳定的Message处理的时机

60Hz 的刷新率的处理逻辑

Choreographer初始化

1.Choreographer实例获取

Choreographer是线程单例的，保存在ThreadLocal区域，并且还绑定了Looper对象供内部的Handler使用

//Choreographer保存在ThreadLocal区域
private static final ThreadLocal<Choreographer> sThreadInstance =new ThreadLocal<Choreographer>() {
    @Override
    protected Choreographer initialValue() {
        // 获取当前线程的 Looper
        Looper looper = Looper.myLooper();
        // 构造 Choreographer 对象
        Choreographer choreographer = new Choreographer(looper, VSYNC_SOURCE_APP);
        if (looper == Looper.getMainLooper()) {
            mMainInstance = choreographer;
        }
        return choreographer;
    }
};
private Choreographer(Looper looper, int vsyncSource) {
    mLooper = looper;
    // 初始化 FrameHandler
    mHandler = new FrameHandler(looper);
    // 初始化 DisplayEventReceiver
    mDisplayEventReceiver = USE_VSYNC? new FrameDisplayEventReceiver(looper, vsyncSource): null;
    mLastFrameTimeNanos = Long.MIN_VALUE;
    mFrameIntervalNanos = (long)(1000000000 / getRefreshRate());
    // 初始化 CallbacksQueues
    mCallbackQueues = new CallbackQueue[CALLBACK_LAST + 1];
    for (int i = 0; i <= CALLBACK_LAST; i++) {
        mCallbackQueues[i] = new CallbackQueue();
    }
}
复制代码

2.FrameDisplayEventReceiver

Vsync的注册，申请，接收都是通过FrameDisplayEventReceiver完成的，在Choreographer构造就会创建出此对象
FrameDisplayEventReceiver 的初始化过程中，通过 BitTube(本质是一个 socket pair)，来传递和请求 Vsync 事件，当 SurfaceFlinger 收到 Vsync 事件之后，通过 appEventThread 将这个事件通过 BitTube 传给 DisplayEventDispatcher ，DisplayEventDispatcher 通过 BitTube 的接收端监听到 Vsync 事件之后，回调 Choreographer.FrameDisplayEventReceiver.onVsync ，触发开始一帧的绘制

private Choreographer(Looper looper, int vsyncSource) {
    .....
    // 初始化 DisplayEventReceiver
    mDisplayEventReceiver = USE_VSYNC? new FrameDisplayEventReceiver(looper, vsyncSource): null;
    ......
}

public FrameDisplayEventReceiver(Looper looper, int vsyncSource) {
    super(looper, vsyncSource);
}

public DisplayEventReceiver(Looper looper, int vsyncSource) {
    ......
    mMessageQueue = looper.getQueue();
    mReceiverPtr = nativeInit(new WeakReference<DisplayEventReceiver>(this), mMessageQueue,
            vsyncSource);
}
复制代码

FrameDisplayEventReceiver继承自DisplayEventReceiver ，内部有三个关键方法

onVsync(long timestampNanos, long physicalDisplayId, int frame)

Vsync信号回调

public void onVsync(long timestampNanos, long physicalDisplayId, int frame) {
        ......
        mTimestampNanos = timestampNanos;
        mFrame = frame;
        Message msg = Message.obtain(mHandler, this);
        msg.setAsynchronous(true);
        mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
    }
复制代码

run()

执行doFrame

@Override
public void run() {
        mHavePendingVsync = false;
        doFrame(mTimestampNanos, mFrame);
}
复制代码

scheduleVsync()

请求Vsync信号，最终调用了Native实现

public void scheduleVsync() {
        ......
        nativeScheduleVsync(mReceiverPtr);
        ......
}
复制代码

3.Choreographer FrameHandler

FrameHandler是Choreographer之中的处理Handler，接收到对应msg之后分发到不同的实现

private final class FrameHandler extends Handler {
        @Override
        public void handleMessage(Message msg) {
            switch (msg.what) {
                case MSG_DO_FRAME:
                    //开始下一帧渲染
                    doFrame(System.nanoTime(), 0);
                    break;
                case MSG_DO_SCHEDULE_VSYNC:
                    //请求Vsync
                    doScheduleVsync();
                    break;
                case MSG_DO_SCHEDULE_CALLBACK:
                    //处理CallBack
                    doScheduleCallback(msg.arg1);
                    break;
            }
        }
    }
复制代码

Choreographer的处理逻辑

当FrameDisplayEventReceiver进入onVsync()方法之后，post了自己，最终调用到doFrame()方法之中，整体步骤如下

1.计算掉帧逻辑

Vsync脉冲信号到来会标记StartTime，在真正执行doFrame()中，标记EndTime，两次标记的事件差就是Vsync处理时间延迟，也就是掉帧

void doFrame(long frameTimeNanos, int frame) {
    final long startNanos;
    synchronized (mLock) {
        ......
        long intendedFrameTimeNanos = frameTimeNanos;
        startNanos = System.nanoTime();
        //时间标记相减就是掉帧
        final long jitterNanos = startNanos - frameTimeNanos;
        if (jitterNanos >= mFrameIntervalNanos) {
            final long skippedFrames = jitterNanos / mFrameIntervalNanos;
            if (skippedFrames >= SKIPPED_FRAME_WARNING_LIMIT) {
                Log.i(TAG, "Skipped " + skippedFrames + " frames!  "
                        + "The application may be doing too much work on its main thread.");
            }
        }
        ......
    }
    ......
}
复制代码

2.记录绘制信息

Choreographer 中 FrameInfo 来负责记录帧的绘制信息，doFrame 执行的时候，会把每一个关键节点的绘制时间记录下来

3.执行CallBack

最终会根据不同类型执行不同的CallBack，具体处理的类型如下：
- Input事件的处理
- Animation动画的处理
- Traversal的处理（measure，layout，draw）

void doFrame(long frameTimeNanos, int frame) {
    ......
    // 处理 CALLBACK_INPUT Callbacks
    doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);
    // 处理 CALLBACK_ANIMATION Callbacks
    doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);
    // 处理 CALLBACK_INSETS_ANIMATION Callbacks
    doCallbacks(Choreographer.CALLBACK_INSETS_ANIMATION, frameTimeNanos);
    // 处理 CALLBACK_TRAVERSAL Callbacks
    doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);
    // 处理 CALLBACK_COMMIT Callbacks
    doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
    ......
}
复制代码

CALLBACK_TRAVERSAL

此时结合上文的ViewRootImpl.scheduleTraversals()之中最终调用了此回调，其实最终分发到performTraversals()方法实现三大步骤

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        //标记一次绘制请求，屏蔽短时间内的重复请求
        mTraversalScheduled = true;
        //往主线程Looper队列里放同步屏障消息，用来控制异步消息的执行
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        //放入mChoreographer队列里，将mTraversalRunnable放入队列
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        notifyRendererOfFramePending();
        pokeDrawLockIfNeeded();
    }
}

final class TraversalRunnable implements Runnable {
    @Override
    public void run() {
        // 真正开始执行 measure、layout、draw
        doTraversal();
    }
}
void doTraversal() {
    if (mTraversalScheduled) {
        mTraversalScheduled = false;
        // 这里把 SyncBarrier remove
		mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);
        // 真正开始
        performTraversals();
    }
}
private void performTraversals() {
      // measure 操作
      if (focusChangedDueToTouchMode || mWidth != host.getMeasuredWidth() || mHeight != host.getMeasuredHeight() || contentInsetsChanged || updatedConfiguration) {
            performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
      }
      // layout 操作
      if (didLayout) {
          performLayout(lp, mWidth, mHeight);
      }
      // draw 操作
      if (!cancelDraw && !newSurface) {
          performDraw();
      }
}
复制代码
